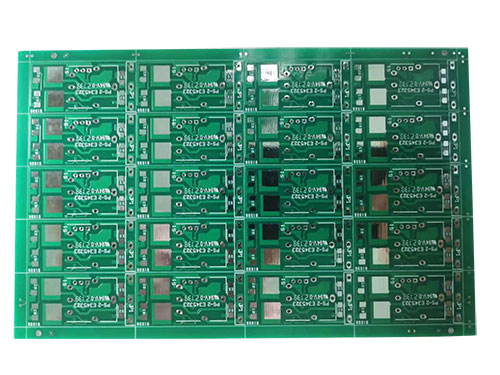

電路板可稱為印刷線路板或印刷電路板,英文名稱為(Printed Circuit Board)PCB、(Flexible Printed Circuit board)FPC線路板(FPC線路板又稱柔性線路板柔性電路板是以聚酰亞胺或聚酯薄膜為基材制成的一種具有高度可靠性,絕佳的可撓性印刷電路板。電路板的名稱有:陶瓷電路板,氧化鋁陶瓷電路板,氮化鋁陶瓷電路板,線路板,PCB板,鋁基板,高頻板,厚銅板,阻抗板,PCB,超薄線路板,超薄電路板,印刷(銅刻蝕技術)電路板等。
工作原理
電路板的工作原理是利用板基絕緣材料隔離開表面銅箔導電層,使得電流沿著預先設計好的路線在各種元器件中流動完成諸如做功、放大、衰減、調制、解調、編碼等功能。
組成
電路板主要由焊盤、過孔、安裝孔、導線、元器件、接插件沃特弗電路板之薄膜線路SMT貼片沃特弗電路板之薄膜線路SMT貼片、填充、電氣邊界等組成,各組成部分的主要功能如下:
焊盤:用于焊接元器件引腳的金屬孔。
過孔:有金屬過孔 和 非金屬過孔,其中金屬過孔用于連接各層之間元器件引腳。
安裝孔:用于固定電路板。
導線:用于連接元器件引腳的電氣網絡銅膜。
接插件:用于電路板之間連接的元器件。
填充:用于地線網絡的敷銅,可以有效地減小阻抗。
電氣邊界:用于確定電路板的尺寸,所有電路板上的元器件都不能超過該邊界。
分類
線路板按層數來分的話分為單面板,雙面板,和多層線路板三個大的分類。
多層板:指具有三層以上的導電圖形層與其間的絕緣材料以相隔層壓而成,且其間導電圖形按要求互連的印制板。多層線路板是電子信息技術向高速度、多功能、大容量、小體積、薄型化、輕量化方向發展的產物。
單面板:在最基本的PCB上,零件集中在其中一面,導線則集中在另一面上。因為導線只出現在其中一面,所以就稱這種PCB叫作單面線路板。單面板通常制作簡單,造價低,但是缺點是無法應用于太復雜的產品上。
雙面板:是單面板的延伸,當單層布線不能滿足電子產品的需要時,就要使用雙面板了。雙面都有覆銅有走線,并且可以通過過孔來導通兩層之間的線路,使之形成所需要的網絡連接。
線路板按特性來分的話分為軟板(FPC),硬板(PCB),軟硬結合板(FPCB)。
工作層面
電路板包括許多類型的工作層面,如信號層、防護層、絲印層、內部層等,各種層面的作用簡要介紹如下:
(1)防護層:主要用來確保電路板上不需要鍍錫的地方不被鍍錫,從而保證電路板運行的可靠性。其中Top Paste和Bottom Paste分別為頂層阻焊層和底層阻焊層;Top Solder和Bottom Solder分別為錫膏防護層和底層錫膏防護層。
(2)信號層:主要用來放置元器件或布線。Protel DXP通常包含30個中間層,即Mid Layer1~Mid Layer30,中間層用來布置信號線,頂層和底層用來放置元器件或敷銅。
(3)絲印層:主要用來在電路板上印上元器件的流水號、生產編號、公司名稱等。
(4)內部層:主要用來作為信號布線層,Protel DXP中共包含16個內部層。
(5)其他層:主要包括4種類型的層。
Drill Guide(鉆孔方位層):主要用于印刷電路板上鉆孔的位置。
Keep-Out Layer(禁止布線層):主要用于繪制電路板的電氣邊框。
Drill Drawing(鉆孔繪圖層):主要用于設定鉆孔形狀。
Multi-Layer(多層):主要用于設置多面層。
